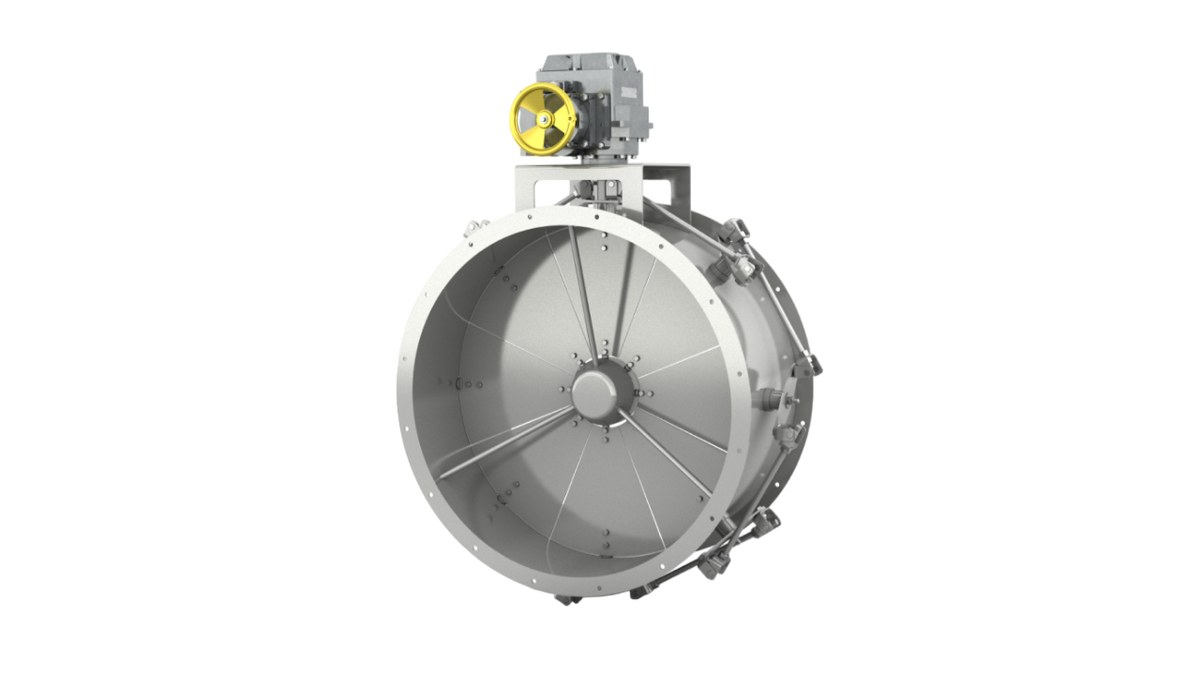

Осевой направляющий аппарат ОНА
⚙️ Подбор и заказ
Характеристики
Описание
Осевые направляющие аппараты предназначены для изменения и регулирования режимов работы вентиляторов путем закручивания потока воздуха в направлении вращения его рабочего колеса. Регулирование необходимо для выведения вентилятора на максимальный КПД при изменяющихся условиях работы, исходя из аэродинамических характеристик. Для ОНА эффективная глубина регулирования – 75–100% от номинального расхода. При большей глубине направляющий аппарат становится равнозначен более простой дроссельной заслонке.
Конструкция и работа
Эффективное регулирование в этом случае возможно только изменением скорости вращения рабочего колеса вентилятора. C точки зрения энергоэффективности предпочтительным является метод регулирования преобразователем частоты, обеспечивающим более точное регулирование в широком диапазоне.
Применение ОНА позволяет обеспечить более плавный переход потока воздуха из осевой плоскости, исключить турбулентность
и завихрения, увеличивая тем самым КПД вентилятора. Использование ОНА позволяет выровнять и стабилизировать поток неоднородных газовоздушных смесей и воздушных потоков с высокой температурой.
Осевой направляющий аппарат состоит из круглого корпуса, в котором установлены поворотные лопатки и обтекатель, и
механизма синхронного поворота лопаток. Устанавливается ОНА на входной фланец вентилятора.
Осевые направляющие аппараты изготавливают для вентиляторов ВИР с направлением вращения рабочего колеса RD и LG
следующих типоразмеров: •031 •035 •040 •045 •050 •056 •063 •071 •080 •090 •100 •112 •125 •140.
Механизм поворота лопаток может быть с ручным или с электрическим приводом.
Изготавливаются из углеродистой стали с лакокрасочным покрытием цветом базальтово-серый RAL 7012 (исполнение •Н •И •В)
или из нержавеющей стали (исполнение •К1 •ВК1).
